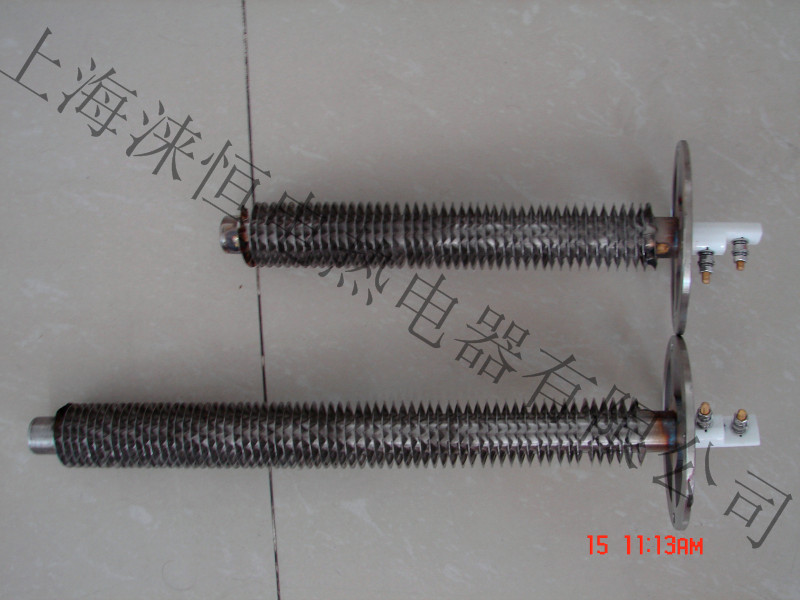

翅片电加热器
翅片电加热器介绍：
翅片电加热器、翅片管、翅片电热管、翅片加热管、空气用电热管都适用于各种空气加热系统，可用做烘箱，流态型空气加热器等加热设备。主要应用于：空气干烧加热系统、暖通行业、烘箱、烤箱、烤漆房等设备中。翅片电热管机械制造、汽车、纺织、食品、家电等行业，尤其在空调器风幕行业得到广泛应用。
翅片式电加热管，是在普通元件表面缠绕金属散热片，与普通元件相比散热面积扩大了2～3倍，即翅片元件所允许的表面功率负荷是普通元件的3～4倍。由于元件的长度缩短，使得本身的热损失减小，在相同的功率条件下具有升温快、发热均匀、散热性能好、热效率高、使用寿命长、加热装置体积小，成本低等优点。它们可以用直的形式或弯曲成各种形状，根据要求非标定制，因此工业用电加热管一般均无现货。需要根据用户要求进行了合理的设计，便于安装。
翅片电加热器产品参数：
1、电压：12-660V，或是根据客户需求定制特殊电压；
2、表面负荷：1-4w/cm2，根据空气是否为流动循环状态设计；
3、材质及尺寸（参见下图1）
4、绝缘填充物：中温绝缘氧化镁粉、高温绝缘氧化镁粉等；
5、电热丝材质：0Cr25Al5、0Cr21Al6Nb、0Cr27Al7Mo2、Cr20Ni80等；
6、紧固件材质：SUS201、SUS304。

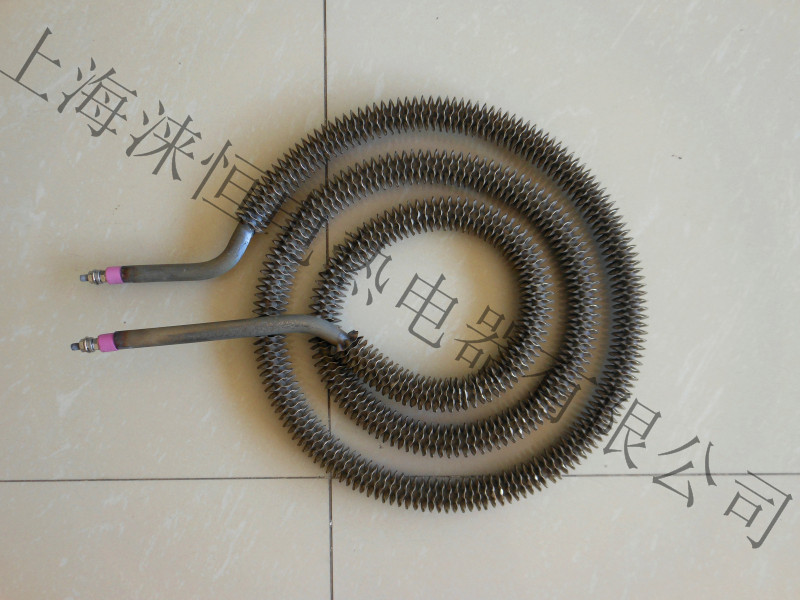

7、外形：直棒型，u（w）型，或是根据客户需求定制特殊形状；
8、安装间隔：管与管之间20mm以上。
图一：翅片电加热器选材及尺寸
序号 | 加热管材质 | 翅片材料 | 管径 （mm） | 片高 (mm) | 片厚 （mm） | 片距 (mm) | 紧固件 (mm) |
1 | 不锈钢 304 316 321 | 不锈钢 镀锌板 铝板 | Φ6.7 | 3-5 | 0.3-04 | 3-5 | M10*1.0 |
2 | Φ8 | 3-5 | 0.3-04 | 3-5 | M12*1.25 | ||
3 | Φ9 | 3-5 | 0.3-04 | 3-5 | M14*1.5 | ||
4 | Φ10 | 5-7 | 0.3-04 | 3-7 | M16*1.5 | ||
5 | Φ12 | 5-7 | 0.3-04 | 3-7 | M18*1.5 | ||
6 | Φ14 | 5-10 | 0.3-04 | 3-7 | M20*1.5 | ||
7 | Φ16 | 5-10 | 0.3-04 | 5-10 | M22*1.5 | ||
8 | Φ20 | 5-10 | 0.3-04 | 7-10 | M27*2.0 |
订购翅片电加热器需要提供以下参数，方便我们给您报价（若有图纸或图片更好）
1、电压、功率
2、管径、长度
3、材质
4、翅片电加热管L1、L2尺寸
5、有无紧固件
6、紧固件大小、紧固件材质
7、翅片种类
8、翅片材质
翅片电加热器使用注意事项：
1.保温：翅片加热管常用于热风循环和保温系统中，四周应有保温、隔热层减少热损失。
2.风速：翅片加热管一般风速在8-12米/秒比较合适，风速过高会增加压头损失、过低会降低散热效率。
3.安装：一般采用错列方式安装，使流过的空气接触面更大，充分加热，带走热量。
4.接线部位保护：翅片加热管的接线部位应该置于保温层之外，一方面便于日后更换，另一方面尅防止接线部位温 度过高损坏。
5.间歇使用时日常维护：长期闲置时，若绝缘电阻低于1兆欧时，可在200℃左右的烘箱中干燥处理，或降低电压直 接通电加热，直至绝缘电阻恢复正常。
6.其他：
工作环境空气相对湿度不大于95%。
工作电压不大于额定值的1.1倍，外壳应有效接地。
贮藏：应储存在空气流通、相对湿度不大于85%、无腐蚀性气体的室内。
